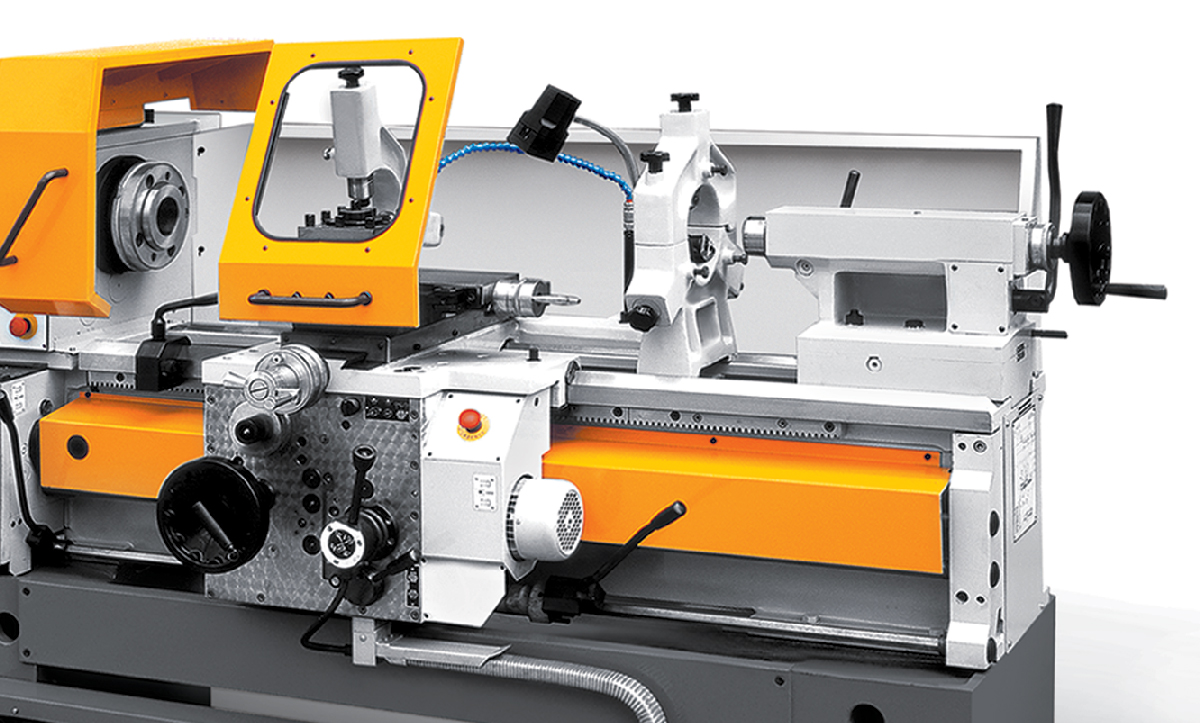

Tung och kraftig bädd av gjutjärn med dubbla prismatiska slipade styr banor. Spindeln är härdad, exakt slipad och balanserad. Växellåda med slipade kugghjulen av induktionshärdade stål ger en icke-vibrerande och exakt operation medan svarvar bearbetar i hög hastighet eller under tung bearbetning. Snabb mattning i båda axlar med inbyggd säkerhetsmekanism mot överbelastning.
| Modell | Art. 1935001000 CU500 - 1000 | Art. 1935001500 CU500 - 1500 | Art. 1935002000 CU500 - 2000 |
|---|---|---|---|
| Dubb avstånd | 1000 mm | 1500 mm | 2000 mm |
| Dubb höjd | 245 mm | 245 mm | 245 mm |
| Svarvdiameter över bädd | 500 mm | 500 mm | 500 mm |
| Svarvdiameter över tvärslid | 300 mm | 300 mm | 300 mm |
| Svarvdiameter i gap | 670 mm | 670 mm | 670 mm |
| Spindel varvtal (antal växlar) | 20-2000 v/min (21) | 20-2000 v/min (21) | 20-2000 v/min (21) |
| Spindelgenomgång | 62 mm | 62 mm | 62 mm |
| Spindelnos montering | No. 8 | No. 8 | No. 8 |
| Längdmatning | 0,04 - 12 mm/varv | 0,04 - 12 mm/varv | 0,04 - 12 mm/varv |
| Tvärmatning | 0,02 – 6 mm/varv | 0,02 – 6 mm/varv | 0,02 – 6 mm/varv |
| Tvärslidsrörelse | 250 mm | 250 mm | 250 mm |
| Toppslidsrörelse | 130 mm | 130 mm | 130 mm |
| Gängning Metrisk | 0,5 – 120 mm | 0,5 – 120 mm | 0,5 – 120 mm |
| Gängning Tum | 60 - 1/4 Tpi | 60 - 1/4 Tpi | 60 - 1/4 Tpi |
| Gängning Modul | 0,125 - 30 Module | 0,125 - 30 Module | 0,125 - 30 Module |
| Gängning DP | 240 - 1 DP | 240 - 1 DP | 240 - 1 DP |
| Kona i dubbdocka | MK 5 | MK 5 | MK 5 |
| Pinoldiameter | 70 mm | 70 mm | 70 mm |
| Pinolrörelse | 180 mm | 180 mm | 180 mm |
| Motor effekt | 7,5 kW | 7,5 kW | 7,5 kW |
| Maskin dimension | 2,7 x 1,0 x 1,75 m | 3,2 x 1,0 x 1,75 m | 3,7 x 1,0 x 1,75 m |
| Vikt | 2390 kg | 2530 kg | 2730 kg |
🛠️ Standardutrustning
| Utrustning | Enhet | Specifikation |
|---|---|---|
| ✔️ Elförsörjning* | V, ph, Hz | 380-440, 3, 50/60 |
| ✔️ Huvud motor | kW | 7.5 |
| ✔️ Elektrodynamisk broms | st. | 1 |
| ✔️ Spindelgenomgång | mm | 62 |
| ✔️ Spindelnos DIN 55027 | Nr. | 8 |
| ✔️ El. skåp med kontrollpanel | st. | 1 |
| ✔️ Kylvätskesystem med el. pump | st. | 1 |
| ✔️ Maskinbelysning | st. | 1 |
| ✔️ 4-vägs snabbmattning | st. | 1 |
| ✔️ Fläns färdigbearbetad för chuck DIN 6350 | mm | 250 |
| ✔️ Bakre stänkskydd | st. | 1 |
| ✔️ Ledarskruv och axelskydd | st. | 1 |
| ✔️ Chuckskydd | st. | 1 |
| ✔️ Spån- och verktygshållarskydd | st. | 1 |
| ✔️ "V"-remmar | st. | 4 |
| ✔️ Kugghjul | st. | 1 |
| ✔️ Nivelleringsbultar och -plattor | Set | 1 |
| ✔️ Fundament (förankring) bultar | Set | 1 |
| ✔️ Svarvdubb (fast) | Set | 1 |
| ✔️ Spindeladapterhylsa | Set | 1 |
| ✔️ Fyra positioner toolfix med nyckel | st. | 1 |
| ✔️ Längdstopp | st. | 1 |
| ✔️ Dubbdocka snabbkopplande | st. | 1 |
| ✔️ Verktygslåda | st. | 1 |
| ✔️ Förpackning med plastkåpa | st. | 1 |
| ✔️ Manuall | st. | 1 |
*Standard utförande. Annan typ av elförsörjning kan offereras på begäran.
✨ Tillvalsutrustning:
| Beskrivning | Enhet | Specifikation |
|---|---|---|
| Självcentrerande 3-backchuck typ 3204/DIN 6350, märke Bison | mm | 250 |
| 4-backchuck oberoend typ 4334 (direkt passande DIN 55027), märke Bison | mm | 500-8 |
| 4-backchuck oberoend (direkt passande Cam-lock spindel se alternativet 25) | mm | 500-8 |
| Planskiva utan backar - passande DIN 55027 eller Camlock spindel | mm | 480 |
| Stöddocka medlöpande | mm | 15~200 |
| Stöddocka fast (liten storlek med platta fjädrar) | mm | 15~160 |
| Rullande fjädrar PWTR istället för platta fjädrar för option 7 | Set | ja |
| Ytterligare uppsättning rullfjädrar (3 st.) för option 7 | Set | ja |
| Stöddocka fast - stor storlek med platta fjädrar | mm | 140~280 |
| Rullande fjädrar PWTR istället för platta fjädrar för option 10 | Set | ja |
| Ytterligare uppsättning rullfjädrar (3 st.) för option 10 | Set | ja |
| Längdstopp | st. | S |
| Gängklocka | st. | ja |
| Fotbroms - 1000 mm | st. | ja |
| Fotbroms - 1500 mm | st. | ja |
| Fotbroms - 2000 mm | st. | ja |
| Cam-lock spindelutförande | st. | ja |
| Snabbfäste för svarvstyckålshållare B* | st. | ja |
| Byte till motor 11 kW istället för 7.5 kW för strömförsörjning 380-440V, 50/60 Hz | st. | ja |
| Byte till motor 11 kW istället för 7.5 kW för strömförsörjning 220V, 50/60 Hz | st. | ja |
| Svarvbädd mellanrum | st. | ja |
Digital avläsning (DRO) 2- eller 3-axlig finns som tillval för samtliga ZMM svarvar
